PM4/8/12/16 & PM4/8-SA Manual de uso e instalación v1.0

Controles y conexiones

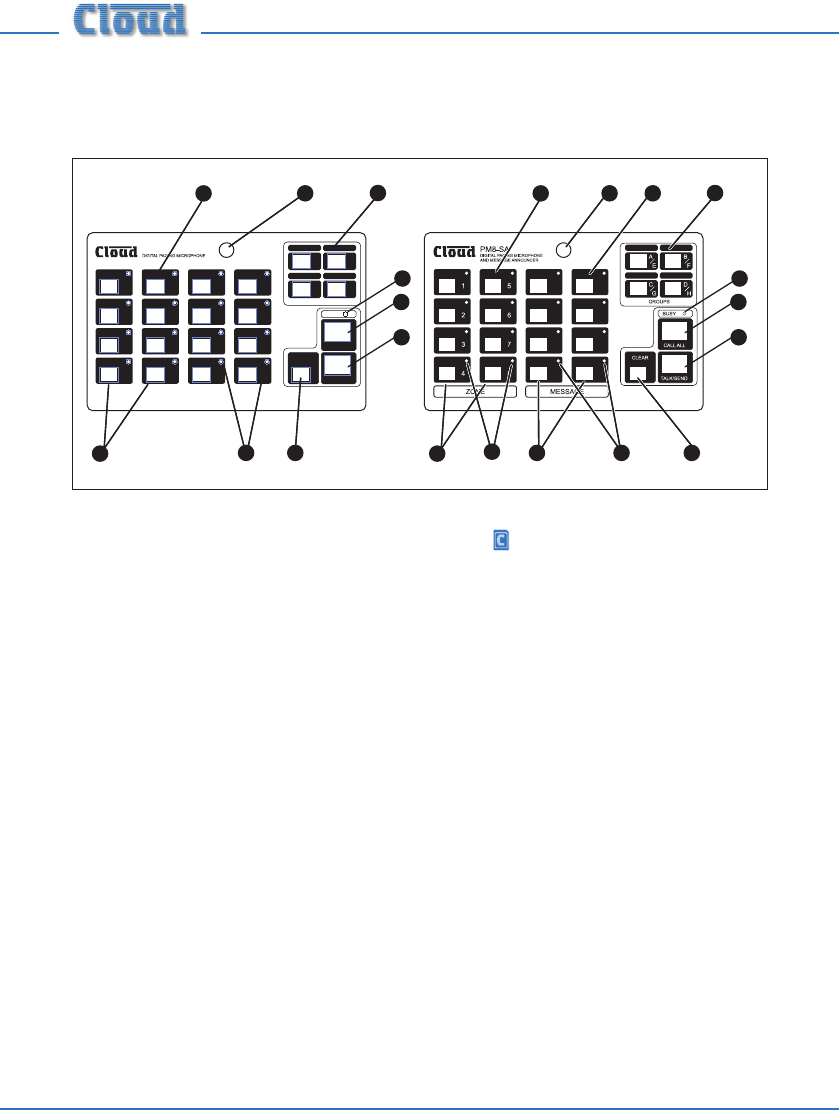

Paneles frontales

159

4162 10

5173 11

6184 12

GROUPS

TALK

CLEAR

CALL ALL

BUSY

PM16

5 6

PM (no SA)

1. Micrófono de exo

2. Botones de selección de zona

3. LEDs indicadores de zona

seleccionada

4. Áreas de leyenda para identicación

de zonas

5. Botón CALL ALL (llamada general)

6. Botón TALK (hablar)

7. Botón CLEAR (borrar)

8. Botones de selección de grupo

9. LED indicador de estado ocupado

PM-SA

1. Micrófono de exo

2. Botones de selección de zona

3. LEDs indicadores de zona

seleccionada

4. Áreas de leyenda para identicación

de zonas

5. Botones de selección de mensaje

6. LEDs indicadores de mensaje activo

7. Áreas de leyenda para nombres de

mensajes

8. Botón CALL ALL (llamada general)

9. Botón TALK/SEND (hablar/enviar)

10. Botón CLEAR (borrar)

11. Botones de selección de grupo

12. LED indicador de estado ocupado
